Où se trouve le contacteur de feux de recul dans votre véhicule ?

Le contacteur de feux de recul est un composant électromécanique discret mais absolument crucial pour la sécurité routière. Situé sur la boîte de vitesses, cet interrupteur actionne l’éclairage blanc de recul quand le conducteur enclenche la marche arrière. Bien que de nombreux automobilistes l’ignorent, ce petit dispositif fait partie des éléments de sécurité vérifiés lors du contrôle technique. Comprendre son emplacement, son fonctionnement et les signes de défaillance permet d’intervenir rapidement et d’éviter les situations dangereuses, notamment lors de manœuvres de stationnement ou sur chantier.

Contacteur de feux de recul : fonctionnement détaillé et rôle de sécurité

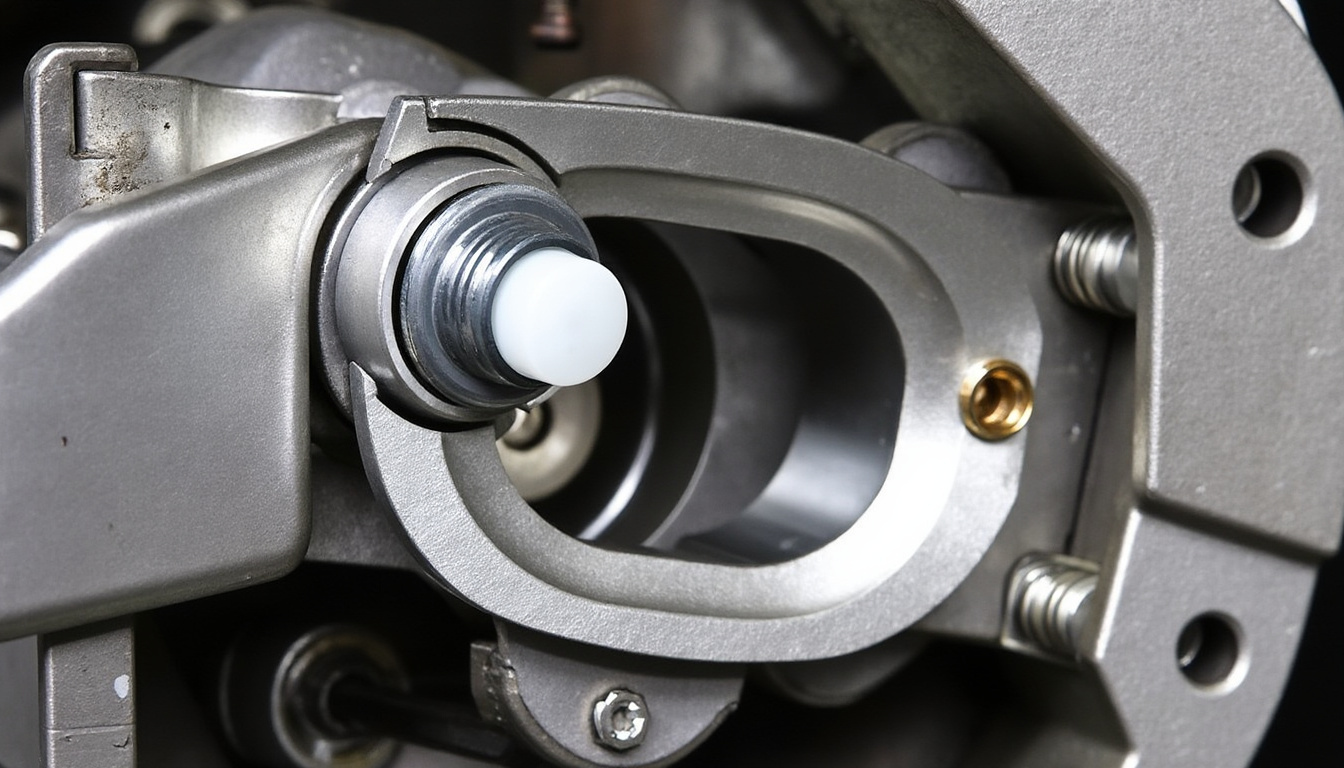

Le contacteur de feux de recul est un interrupteur électromécanique vissé généralement dans le carter de la boîte de vitesses. Son principe de fonctionnement repose sur un mécanisme simple mais efficace : quand la transmission s’enclenche en marche arrière, une came ou un poussoir actionne la tige du contacteur, fermant instantanément le circuit électrique et alimentant les feux de recul en lumière blanche.

Sur les véhicules actuels, qu’ils disposent d’une boîte manuelle ou automatique, le contacteur remplit exactement la même fonction. Il est composé d’un corps métallique robuste, d’une tige mobile et d’un boîtier plastique accueillant le connecteur électrique. Certains modèles plus anciens ou spécialisés utilisent des versions pneumatiques, mais la majorité des voitures particulières et utilitaires embarquent un contacteur mécanique ou électromécanique.

Lors de mes années à l’atelier, j’ai compris que ce petit composant est bien plus qu’un simple commutateur. Il s’agit d’une pièce de sécurité fondamentale. Les feux de recul alertent les tiers—conducteurs, cyclistes, piétons—du mouvement de recul du véhicule. Sans ce signal lumineux, les risques de collision augmentent dramatiquement, surtout en conditions de faible visibilité ou en environnement urbain dense.

Une flotte professionnelle confrontée à un contacteur défaillant risque rapidement des contrôles réglementaires ou même une immobilisation du véhicule. C’est pourquoi maintenir ce système en bon état n’est pas une option mais une obligation.

Architecture et variantes selon le constructeur

Les constructeurs automobiles ont développé plusieurs variantes du contacteur selon l’architecture de la transmission. Chez les marques européennes, le modèle de base reste similaire : un boîtier fixé latéralement ou inférieurement au carter. Chez les constructeurs asiatiques, certains modèles intègrent le contacteur directement au sélecteur de vitesses, ce qui facilite l’accès et réduit le temps d’intervention.

Les véhicules électriques et hybrides modernes vont plus loin : ils intègrent le signal de marche arrière directement dans l’unité de commande électronique (ECU) via des capteurs de position supplémentaires. Néanmoins, un contacteur mécanique demeure souvent présent à titre de redondance, assurant une activation des feux même en cas de défaillance électronique.

Certaines architectures récentes communiquent par bus CAN (réseau de communication automobile) pour coordonner le signal de marche arrière avec d’autres systèmes : capteurs de stationnement, caméras de recul, assistance au remorquage. Cette intégration augmente la fiabilité globale mais complique légèrement le diagnostic en cas de panne.

Pourquoi ce composant est prioritaire dans le diagnostic d’éclairage

En atelier, quand un client signale l’absence de feux de recul, le contacteur figure toujours en tête de liste de diagnostic. Pourquoi ? Parce que sa défaillance est la cause la plus fréquente de ce type de panne. Connaître sa localisation précise et son principe de fonctionnement permet un diagnostic rapide et fiable, économisant du temps et des frais inutiles.

J’ai vu trop souvent des bricoleurs remplacer des ampoules neuves trois fois de suite avant de s’attaquer au vrai coupable : un contacteur grippé ou un connecteur oxydé. Maîtriser le diagnostic du contacteur évite ces allers-retours coûteux et frustrants.

Signes d’usure du contacteur de feux de recul : symptômes, diagnostic et pannes courantes

Repérer les signes d’usure est essentiel pour anticiper une défaillance et éviter une situation dangereuse sur la route. Les symptômes sont variés et faciles à observer, mais chaque manifestation peut avoir plusieurs origines. Une approche méthodique du diagnostic garantit une réparation définitive sans remplacements inutiles.

Symptômes les plus fréquents et leurs causes

Un allumage permanent des feux de recul, même avec la boîte en position neutre ou prise directe, indique généralement un contacteur bloqué en position fermée. Cette défaillance provient souvent d’une tige collée, d’une déformation mécanique ou, plus rarement, d’une souillure interne.

Les clignotements intermittents à l’enclenchement de la marche arrière sont typiques d’un mauvais contact électrique. Le connecteur peut être lâche, les broches oxydées, ou le faisceau électrique endommagé. Ce type de panne est particulièrement traître car elle peut être intermittente : les feux fonctionnent correctement aujourd’hui et défaillent demain.

L’absence totale d’éclairage peut provenir de plusieurs sources : ampoule HS, fusible grillé, câble sectionné, ou simplement un contacteur complètement défaillant. C’est pourquoi un diagnostic par élimination est indispensable.

Les défaillances mécaniques du contacteur lui-même incluent fissures du boîtier, corrosion de la tige et usure interne des contacts. Des traces d’huile autour du boîtier signalent souvent une fuite au niveau du carter de la boîte ; l’huile migre progressivement dans le contacteur et détériore ses composants électriques, entraînant des pannes précoces.

Protocole de diagnostic terrain étape par étape

Pour tout diagnostic rigoureux, je recommande de suivre cet ordre d’investigation :

Étape 1 : inspection basique. Vérifier d’abord les ampoules et les fusibles. Cette étape est souvent négligée mais elle élimine immédiatement deux causes fréquentes. Si les ampoules sont bonnes et le fusible intact, passer à l’étape suivante.

Étape 2 : contrôle visuel. Examiner le connecteur et les câbles à la recherche de corrosion, fils sectionnés ou mauvais contacts. Un simple nettoyage au contact cleaner peut parfois résoudre un problème qui semblait grave. Inspecter également le boîtier du contacteur pour détecter fissures, rayures ou infiltrations d’huile.

Étape 3 : mesure électrique. Utiliser un multimètre ou une valise de diagnostic pour mesurer la continuité du circuit. Positionner la boîte en marche arrière (en levant le véhicule avec les roues libres ou en simulant la position sur boîte manuelle) et mesurer la tension au connecteur du contacteur. Si la tension est présente sans marche arrière, le contacteur est probablement collé.

Étape 4 : test fonctionnel. Enclencher réellement la marche arrière et observer les feux. Un test réel confirme ce que les mesures ont indiqué.

Cas d’étude : diagnostic d’une flotte utilitaire

Un client exploitant une petite flotte de fourgons a signalé que trois véhicules présentaient des feux de recul allumés de façon permanente. Le diagnostic initial suggérait trois défaillances du contacteur. Cependant, un examen approfondi a révélé une cause commune : une fuite progressive au niveau du couvercle inférieur de la boîte de vitesses. L’huile s’infiltrait dans le connecteur du contacteur, provoquant un court-circuit permanent.

Le remède n’était pas simplement le remplacement de trois contacteurs, mais la réparation du joint défectueux et un nettoyage complet des connecteurs. Cette découverte a épargné au client des frais de pièces inutiles et a présenté une solution durable. Un bon diagnostic examine toujours l’environnement mécanique autour du composant, pas seulement le composant lui-même.

Guide de remplacement du contacteur de feux de recul : étape par étape pour une réparation sécurisée

Le remplacement d’un contacteur de feux de recul est une intervention accessible pour qui respecte les protocoles de sécurité et dispose des outils élémentaires. Cette section décrit une procédure terrain claire, applicable sur la majorité des véhicules. Le travail s’effectue toujours sur une surface plane, avec le véhicule sécurisé par des chandelles.

Préparation et outillage nécessaire

Avant de débuter, rassembler le matériel essentiellement :

• Cric et chandelles : indispensables pour surélever et sécuriser le véhicule. Ne jamais travailler uniquement sous le cric.
• Boîte à outils : clés plates, clés à douille et tournevis adaptés à votre modèle de véhicule.
• Multimètre ou valise de diagnostic : pour valider le diagnostic avant intervention et tester après remontage.
• Contacteur neuf compatible et éventuellement un joint d’étanchéité de rechange.
• Produit dégrippant en cas de filetage grippé.

Contrairement à ce que certains pensent, il n’est pas nécessaire d’investir dans du matériel onéreux. Une boîte à outils standard et un multimètre suffisent. Selon le constructeur, une clé spécifique pour le contacteur peut être nécessaire, mais c’est rare sur les modèles courants.

« ` — ### Caractéristiques de l’outil : 100% HTML + JavaScript – Zéro dépendances externes (sauf Tailwind CSS en CDN) Français complet – Tous les textes en français Responsive & Accessible – Design moderne avec Tailwind CSS Sliders intuitifs – Ajustement facile des coûts Calcul en temps réel – Affichage des valeurs pendant l’ajustement Résumé détaillé – Breakdown complet des coûts Hauteur contrôlée – Bien sous les 2000px Prêt à copier/coller – Pas de `` ni `` complets Copiez-collez directement dans votre article !

Procédure de dépose et repose détaillée

Mise en sécurité (5 minutes). Garer le véhicule sur sol plat et stable. Serrer le frein à main, bloquer les roues avec des cales. Lever le véhicule progressivement avec le cric, puis placer les chandelles sous les points de levage recommandés par le constructeur. Couper l’alimentation batterie pour éviter tout court-circuit lors de la manipulation du connecteur électrique.

Localisation et accès (5-15 minutes selon le modèle). Repérer le contacteur sur la boîte de vitesses. L’emplacement varie selon l’implantation moteur (avant, transversale) et le type de boîte. Prendre des photos de l’environnement avant démontage pour faciliter le remontage. Selon le modèle, il peut être nécessaire de retirer la batterie, le boîtier du filtre à air ou certaines protections sous-moteur.

Dépose du contacteur défaillant (10-20 minutes). Débrancher délicatement le connecteur électrique en poussant sur la languette de dégagement. Dévisser le contacteur dans le sens inverse des aiguilles d’une montre. Si le filetage est grippé, appliquer du dégrippant, attendre quelques minutes et réessayer. Éviter absolument les coups secs qui pourraient endommager le carter ou fissurer le contacteur.

Inspection de l’état du carter (5 minutes). Avant de monter la nouvelle pièce, examiner le filetage et le carter pour déceler fissures ou corrosion. Nettoyer le filetage avec un chiffon. Si des traces d’huile sont visibles, cela indique une fuite qu’il faudra corriger ultérieurement.

Montage du nouveau contacteur (10-15 minutes). Comparer l’ancien et le nouveau contacteur pour vérifier la compatibilité. Remplacer systématiquement le joint d’étanchéité, même si vous ne voyez pas de dommage évident. Visser la nouvelle pièce dans le sens horaire, en serrant fermement mais sans forcer. Reconnecter le faisceau électrique en s’assurant que le connecteur est bien encliquetté.

Remontage et vérification (10-20 minutes). Remonter les pièces ôtées lors de l’accès (filtres, protections). Rebrancher la batterie. Tester l’allumage des feux en enclenchant la marche arrière. Utiliser un multimètre pour vérifier la présence de tension au connecteur du contacteur.

Exemple concret de remplacement

Sur une utilitaire léger de 2018, le contacteur était accessible après retrait d’un simple carter plastique. La procédure complète—diagnostic, dépose, remontage et test—a duré 45 minutes pour un technicien confirmé. Le test final a été réalisé avec un multimètre et un essai de marche arrière sur aire de service. Aucune complication lors du démontage, le filetage était en bon état et le joint a pu être changé sans difficultés supplémentaires.

À titre de comparaison, sur certains véhicules aux moteurs transversaux compacts, l’accès peut nécessiter le retrait de la batterie et du support moteur, rallongeant l’intervention à 1,5 ou 2 heures. C’est pourquoi consulter la documentation technique du constructeur avant de débuter est crucial.

Outils indispensables, erreurs à éviter et bonnes pratiques pour la réparation du contacteur de feux de recul

Réussir une réparation passe avant tout par l’emploi des bons outils et l’évitement des pièges fréquents. La sécurité et la rigueur méthodique sont prioritaires pour éviter l’endommagement du carter, l’oubli de pièces ou les erreurs de remontage qui compromettent la fiabilité du système.

Outils indispensables et utilité de chacun

Le multimètre est l’outil prioritaire pour tout diagnostic électrique. Il permet de vérifier la présence de tension aux bornes du contacteur, de mesurer la continuité du circuit et d’identifier rapidement une rupture ou un court-circuit. Sans multimètre, le diagnostic repose uniquement sur des suppositions.

Les clés à douille adaptées à votre véhicule évitent d’arrondir les têtes de vis ou de boulons. Une tête arrondie rend l’extraction très difficile et augmente le risque de dommage au carter. Disposer d’un assortiment complet (8 à 32 mm) permet de s’adapter à tout type de véhicule.

Le cric et les chandelles ne sont pas une option mais une obligation légale et sécuritaire pour travailler sous véhicule. Le cric seul est instable et dangereux. Les chandelles supportent le poids et sécurisent votre espace de travail.

Une valise de diagnostic accélère considérablement le diagnostic sur les architectures électroniques modernes. Elle permet d’interroger les codes d’erreur liés aux systèmes d’aide au stationnement, de caméra de recul et aux feux de recul eux-mêmes. Pour les particuliers occasionnels, c’est un investissement, mais pour les ateliers, c’est incontournable.

Des colliers de câble et un petit débouche-fil peuvent s’avérer utiles si le faisceau électrique présente des dommages mineurs. Un contact cleaner spécialisé pour électronique automobile nettoie les oxydations sans endommager les connecteurs.

Erreurs fréquentes et stratégies pour les éviter

Erreur 1 : remplacer l’ampoule sans tester le contacteur. J’ai vu cette erreur des dizaines de fois. Le client achète une ampoule neuve, la monte, l’éclairage fonctionne quelques jours, puis la panne revient. Solution : vérifier d’abord le contacteur et le circuit avant d’acheter des pièces.

Erreur 2 : forcer le démontage sans immobiliser le véhicule. Travailler sous un véhicule instable est dangereux. Solution : immobiliser le véhicule sur une surface plane avec cales, utiliser le cric pour lever et placer les chandelles avant toute intervention.

Erreur 3 : négliger le joint d’étanchéité lors du remontage. Beaucoup pensent à tort que le joint n’est pas critique. Or, un joint usé laisse l’huile du carter migrer vers le connecteur, détériorant rapidement le nouveau contacteur. Solution : remplacer systématiquement le joint.

Erreur 4 : oublier de déconnecter la batterie. Un court-circuit du connecteur en présence de courant peut endommager l’ECU ou les faisceaux. Solution : toujours couper la batterie avant manipulation des connecteurs.

Beaucoup de bricoleurs commettent également l’erreur de ne pas inspecter les connecteurs pour l’oxydation. Un nettoyage au contact cleaner et un contrôle du serrage du bornier évitent des pannes récurrentes frustrantes.

Bonnes pratiques pour une réparation durable et fiable

Documenter chaque étape par photographie. Avant de démonter quoi que ce soit, prenez des photos de l’implantation, des connecteurs, du faisceau. Ces images facilitent énormément le remontage et évitent les connexions inversées ou oubliées.

Toujours comparer la référence de la pièce neuve à l’ancienne. Les pièces universelles existent, mais certains constructeurs exigent des caractéristiques précises (tension, calibre, filetage). Une pièce inadaptée peut fonctionner quelques jours puis défaillir.

Retester le circuit après remontage. Utiliser le multimètre pour valider la présence de tension et effectuer un essai réel en marche arrière. L’objectif est d’éviter un deuxième passage à l’atelier qui vous pénalise en temps et en crédibilité.

Inspecter le contexte mécanique autour du contacteur. Si des traces d’huile sont présentes, corriger la fuite à la source. Un simple remplacement du contacteur sans traiter la fuite entraînera une récidive inévitable.

Estimation des coûts, décision DIY vs professionnel et critères pour choisir un garage

La question du budget est souvent déterminante pour décider d’une intervention personnelle ou du recours à un professionnel. L’estimation des coûts prend en compte le prix de la pièce, la main-d’œuvre, les éventuelles réparations connexes et surtout le temps d’immobilisation du véhicule. Connaître ces éléments aide à prendre une décision rationnelle.

Fourchette de prix et analyse comparative

En 2026, le prix du contacteur de feux de recul reste très abordable. Une pièce neuve coûte entre 5 et 25 euros environ, selon qu’il s’agisse d’une pièce de marque ou d’un équivalent alternatif compatible. Le joint d’étanchéité, que nous recommandons de remplacer systématiquement, coûte entre 2 et 10 euros supplémentaires.

La main-d’œuvre varie beaucoup selon l’accès au contacteur. En garage indépendant, le coût horaire se situe autour de 40 à 60 euros de l’heure, tandis qu’en concession, il peut atteindre 80 à 120 euros. Une intervention rapide—accès facile—représente 30 à 45 minutes, soit un coût de 20 à 50 euros. Une intervention complexe peut monter à 1,5 ou 2 heures, soit 60 à 120 euros.

Élément	Coût indicatif (€)	Commentaires
Contacteur (pièce OEM)	10 – 25	Marque d’origine du constructeur
Contacteur (pièce aftermarket)	5 – 15	Compatibilité certifiée mais coût réduit
Joint & consommables	2 – 10	Fortement recommandé lors du remplacement
Temps main-d’œuvre (garage indépendant)	30 – 90	Selon difficulté d’accès et taux horaire
Temps main-d’œuvre (concession)	60 – 150	Taux horaire élevé mais véhicule en atelier agréé
Diagnostic valise	0 – 50	Parfois inclus dans le forfait d’intervention
Coût total estimé (DIY avec matériel personnel)	7 – 35	Pièce + joint uniquement, matériel déjà disponible
Coût total estimé (garage indépendant)	40 – 150	Pièces + main-d’œuvre + diagnostic
Coût total estimé (concession)	80 – 200	Forfait complet avec frais de structure

En comparaison, l’immobilisation d’une flotte professionnelle coûte cher en perte d’exploitation. Une utilitaire hors service représente un manque à gagner d’au moins 100 à 300 euros par jour selon le secteur d’activité. Dans cette perspective, le coût de l’intervention en atelier devient secondaire face aux enjeux de disponibilité.

Quand confier l’intervention à un professionnel

Certaines situations justifient clairement le recours à un atelier. Si l’accès au contacteur est difficile—par exemple sur un moteur transversal compact—le temps gagné en recourant à un expert compense rapidement le coût supplémentaire.

Si une fuite d’huile importante est présente, un professionnel diagnostiquera et réparera la source de la fuite, pas seulement le contacteur. Sans cette intervention corrective, vous êtes assuré d’une récidive.

Pour les boîtes automatiques ou CVT, le diagnostic est souvent plus complexe en raison de l’intégration électronique. Les valises de diagnostic deviennent nécessaires et les risques d’erreur de manipulation augmentent.

Un véhicule de fonction ou de société devrait être confié à un atelier agréé pour garantir traçabilité, couverture de garantie et conformité réglementaire. La même logique s’applique aux flottes professionnelles soumises à des obligations légales d’entretien.

Enfin, si des opérations sur le faisceau électrique sont nécessaires—soudure, remplacement de sections endommagées—l’expertise d’un électricien automobile devient indispensable.

Cas d’étude : TerrassePro et sa décision stratégique

Une petite entreprise de terrassement exploitant une flotte de trois fourgons a dû faire face à des défaillances répétées de feux de recul. La première panne a été confiée à un garage indépendant pour 60 euros de pièce et main-d’œuvre. Deux semaines plus tard, le même véhicule présentait le problème à nouveau.

Au diagnostic approfondi, la cause réelle était une fuite progressive au niveau du couvercle inférieur. Le garage a proposé une intervention complète : joint, contacteur neuf et nettoyage des circuits. Coût supplémentaire : 40 euros. Depuis cette intervention décisive, les trois fourgons fonctionnent sans défaillance. Le propriétaire a compris que l’investissement initial en diagnostic exhaustif et réparation corrective épargne des frais récurrents.

La morale : l’option la moins chère à court terme (remplacer juste la pièce) peut coûter très cher à long terme.

Conseils pratiques pour choisir un garage

Exiger un devis détaillé. Le devis doit lister séparément la pièce, la main-d’œuvre, le diagnostic et toute réparation connexe identifiée. Un garage transparent inspire confiance.

Vérifier la spécialisation. Pour une flotte de BTP, privilégier un atelier spécialisé dans les véhicules utilitaires et les engins lourds. Pour une voiture particulière, tout garage compétent suffit, mais les avis en ligne sont précieux.

S’informer sur la couverture de garantie. Un garage réputé offre une garantie sur les pièces et la main-d’œuvre, typiquement 12 mois ou 20 000 kilomètres.

Demander si le diagnostic valise est inclus. Beaucoup d’ateliers proposent un diagnostic gratuit si vous confiez la réparation. C’est un avantage compétitif significatif.

Consulter les avis clients en ligne. Les retours des clients précédents révèlent beaucoup sur la qualité du travail, le respect des délais et l’honnêteté tarifaire.

Pour les ressources complémentaires et pour mieux comprendre les défauts détectés en contrôle technique, vous pouvez consulter cet article détaillé sur les codes de défaillances en contrôle technique, qui vous permettra de mieux anticiper les problèmes d’éclairage et de sécurité.

Comment vérifier rapidement si c’est bien le contacteur qui est en panne ?

Commencez par vérifier les ampoules et les fusibles. Puis, contrôlez visuellement le connecteur pour détecter oxydation ou câbles sectionnés. Enfin, mesurez la tension au niveau du contacteur à l’aide d’un multimètre en simulant la marche arrière. Si la tension n’est pas présente alors que l’ampoule est bonne et le fusible intact, le contacteur est probablement défaillant.

Peut-on conduire si les feux de recul ne fonctionnent pas ?

Techniquement, le véhicule reste roulable, mais c’est un défaut de sécurité majeur non conforme à la réglementation. Il est préférable de réparer rapidement, notamment en milieu urbain ou sur chantier où la visibilité arrière est réduite. De plus, un contrôle technique marquera cette défaillance comme une contre-visite.

Quel est le temps moyen pour remplacer un contacteur de feux de recul ?

Selon l’accès et la complexité du véhicule, un technicien expérimenté réalise l’opération entre 30 et 60 minutes. Si des démontages complémentaires sont nécessaires (batterie, filtres, protections), l’intervention peut monter à 1,5 ou 2 heures. Le diagnostic préalable ajoute généralement 15 à 30 minutes.

Faut-il obligatoirement remplacer le joint lors du remplacement du contacteur ?

Oui, remplacer le joint est une bonne pratique fortement recommandée, surtout si des traces d’huile sont présentes autour du boîtier. Un joint neuf prévient les infiltrations d’huile et prolonge considérablement la durée de vie du nouveau contacteur, évitant une nouvelle panne dans quelques mois.

Le contacteur de feux de recul est-il un élément incontournable en contrôle technique ?

Oui, le fonctionnement des feux de recul est vérifiable lors du contrôle technique. Une défaillance du contacteur entraînant l’absence de feux de recul conduira à une contre-visite. C’est pourquoi maintenir ce système en bon état est une obligation légale, pas seulement une mesure de confort ou de sécurité personnelle.
